SSD1306 OLED displey moduli [18+]

(Material to’ldirish jarayonida)

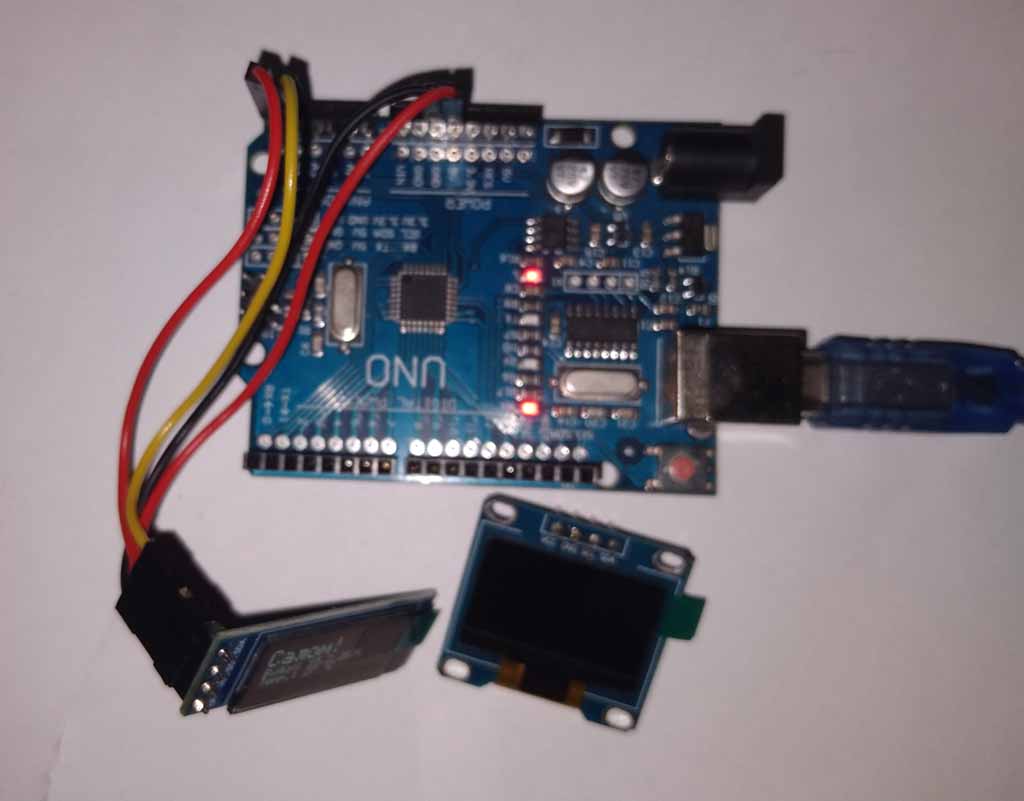

OLED displey moduli. SSD1306.

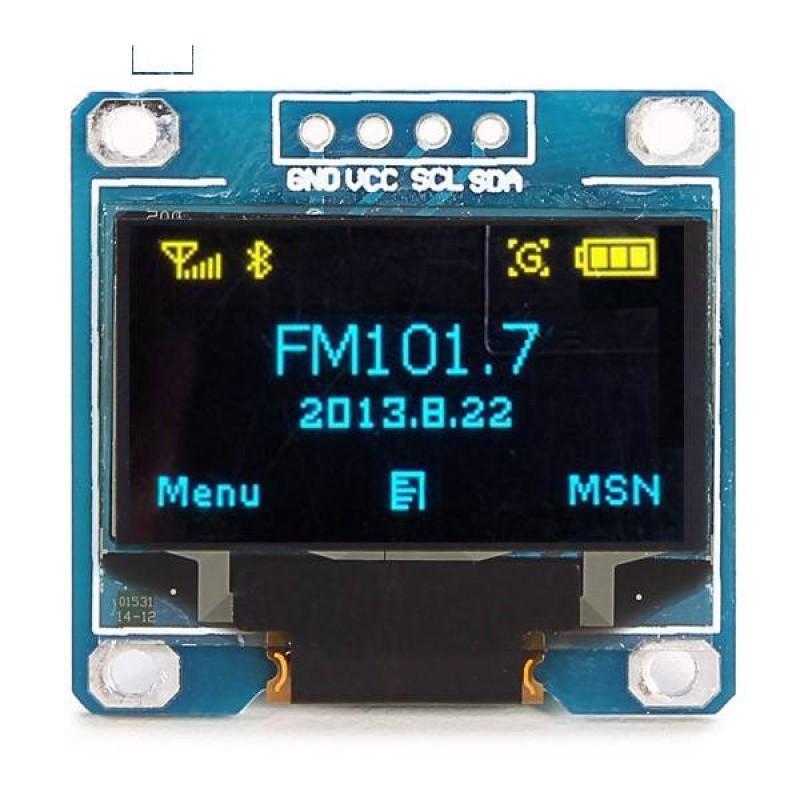

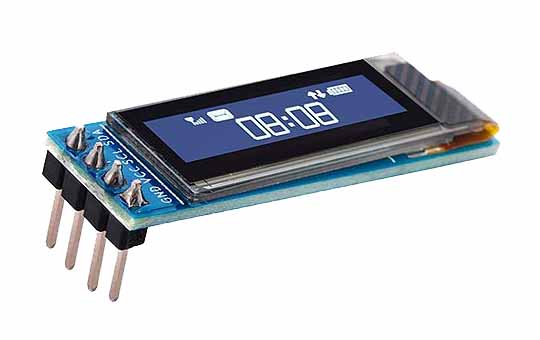

SSD1306 displeyi nafaqat matnli, balki grafik rejimda ham ma’lumotlarni tasvirlashga mo’ljallangan. Displeyning tashqi hajmiga va imkoniyatiga ko’ra 2 ta turi keng tarqalgan: 0.91 (128×32) va 0.96 (128×64) dyuymli variantlari. Shu bilan birga ushbu displeylar uchun bibliotekalarning ham bir nechta variantlari uchraydi (Adafruit_SSD1306, u8glib.h, GyverOLED.h). Biz “GyverOLED.h” bibliotekasidan foydalanamiz. U yengilligi va kiril yozuvini ham qo’llab-quvvashi bilan ahamiyatli.

Misol tariqasida matnlarni SSD1306 OLED displeyining 0.96 va 0.91 dyuym o’chamli displeylarga chiqaruvchi oddiy sketchning mos ravishda 2 ta variantini ko’rib chiqamiz (Yuqoridagi bibliotekalarning “Примеры” menyusidagi mavjud namunaviy sketchlari boshlovchi arduinochilar doirasiga mos kelmaydi).

Kerakli materiallar:
1) Arduino UNO platasi + USB-kabel + maket platasi + o’tkazgichlar
2) Male-female turli o’tkazgichlar (plata va displeyni bog’lash uchun)
3) SSD1306 displeyi 0.96′ yoki 0.91′ o’chamli varianti.

SSD1306 displeyining SDA va SCL pinlari mikrokontrollerlarning xuddi shunday nomli (AREF yonidagi) pinlariga yokiga quyidagicha ulanadi:

Arduino UNO: SDA – A4, SCL – A5, VCC – +3,3…+5V, GND – GND.
Wemos D1 mini: SDA – D2, SCL – D1, VCC – +3,3…+5V, GND – GND.

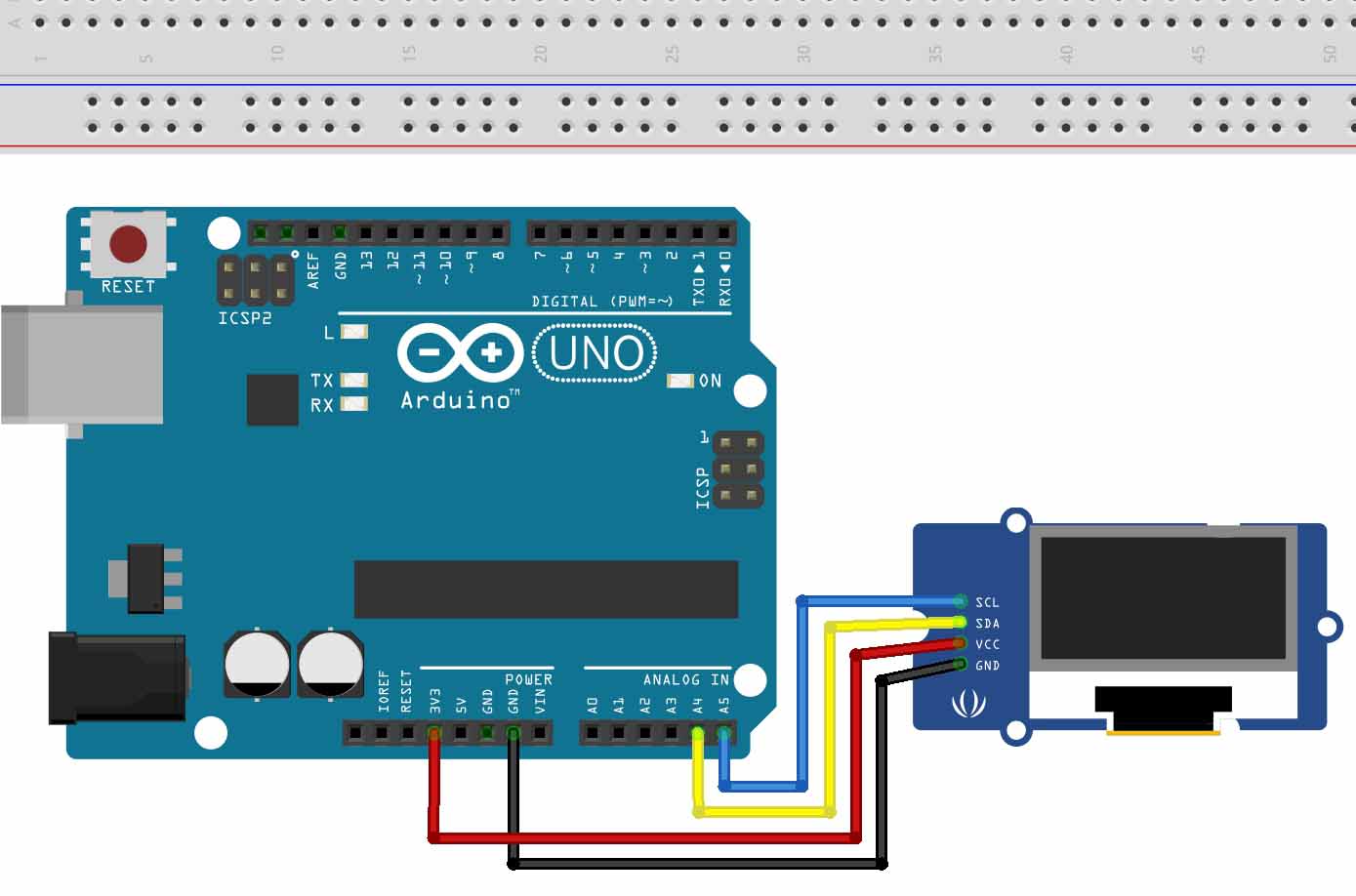

Elektron komponentlarning bog’lanish sxemasi (male-female o’tkazgichlari qo’llanilsa, maket platasi qo’llanilishi shart emas):

Sketch:

SSD1306 OLED 0.96' displeyi

#include <GyverOLED.h>
GyverOLED<SSD1306_128x64, OLED_NO_BUFFER> oled;
int d = 15, mo = 2, y = 2024;
void setup() {
oled.init(); // faollashtirish
oled.clear(); // tozalash
oled.setScale(2); // matn masshtabi (1…4)
oled.home(); // kursor joyi 0,0
oled.print(“Салом!”); //kiril shriftidagi matn
delay(1000);
oled.setScale(1);
oled.setCursor(0, 3);
oled.print(“Xush kelibsiz!”);
oled.setCursor(0, 5);
oled.print(“Bugun: ” + (String)d + “.” + (String)mo + “.” + (String)y);
int tmp = 27;
oled.setCursor(1, 7);
oled.print(“Temp.: ” + (String)tmp + ” ‘C”);
}
void loop() {
}

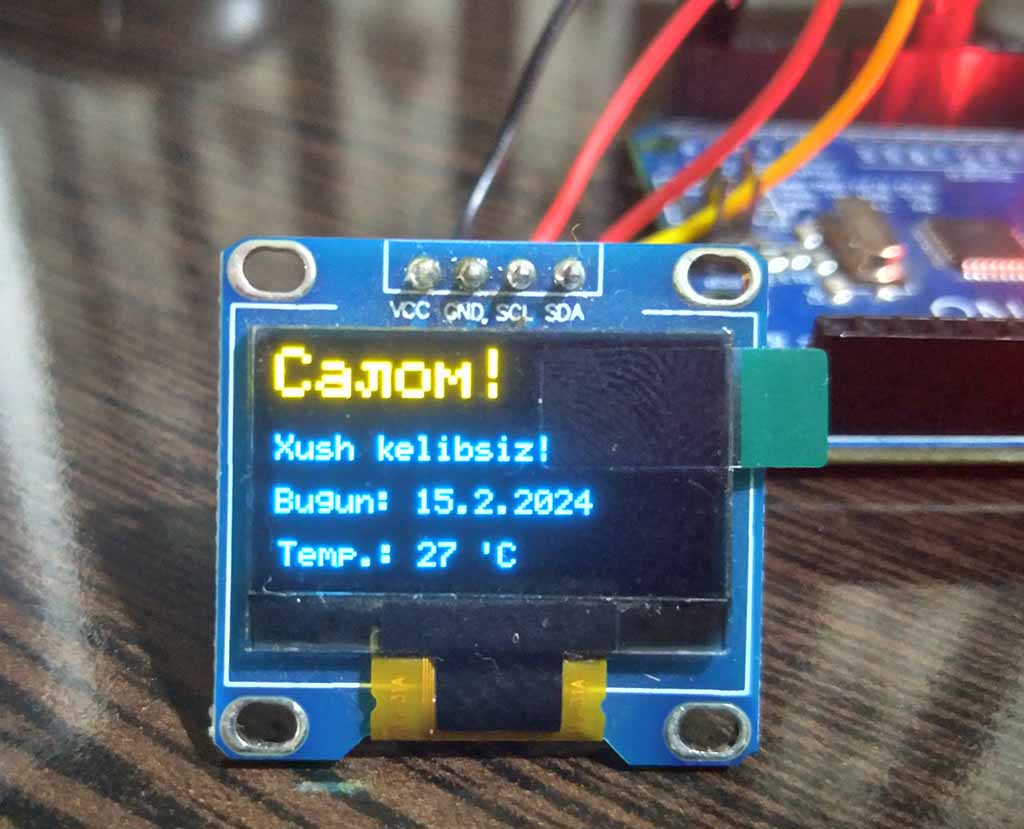

Natija:

0.91′ o’chamli displey uchun sketch uning hajmi hisobga olinib, imkoniyati 128×32 ga o’zgartirilgan, yozuvsiz qatorlar chiqarib yuborilgan, matn masshtabi ham minimal qiymatga (1 ga) kichraytirilgan. Aks holda matnlar displey ekraniga sig’maydi.

Sketch:

SSD1306 OLED 0.91' displeyi

#include <GyverOLED.h> // Bibliotekani ulaymiz
GyverOLED<SSD1306_128x32, OLED_NO_BUFFER> oled; // oled obyektini e’lon qilamiz
int d = 15, mo = 2, y = 2024; // sanani o’zgaruvchilarga o’zlashtiramiz
void setup() { oled.init(); // displeyni faollashtiramiz
oled.clear(); // tozalaymiz
oled.setScale(1); // matn masshtabini tanlaymiz (1…4)
oled.home(); // kursor joyini dastlabki manzilga 1-qator 1-pozitsiyaga qaytaramiz (indekslari – 0,0)
oled.print(“Салом!”); // kiril yozuvidagi matn
delay(1000);
oled.setCursor(0, 1); oled.print(“Xush kelibsiz!”);
oled.setCursor(0, 2); // kursor 3-qatorga ko’chirildi (qator indeksi – 2)
oled.print(“Bugun: ” + (String)d + “.” + (String)mo + “.” + (String)y);
int tmp = 27;
oled.setCursor(0, 3); // kursor 4-qatorga ko’chirildi (qator indeksi – 3)
oled.print(“Temp.: ” + (String)tmp + ” ‘C”);
}
void loop() {
}

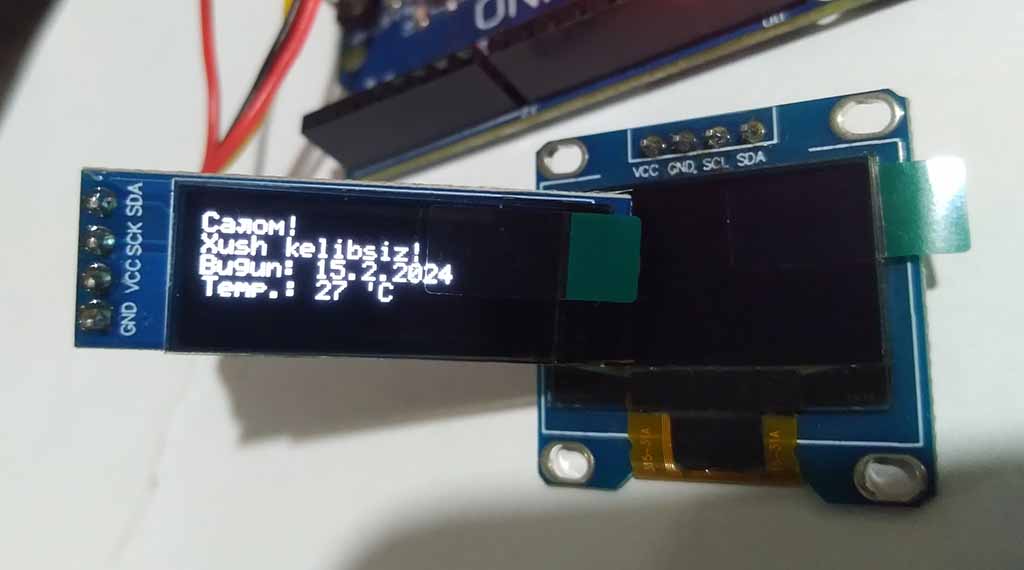

Natija:

Ko’rinib turibdiki, SSD1306 OLED displeyining yuqoridagilardan boshqa o’lchamli variantidan foydalanilsa, sketchga tegishli o’zgartirishlar kiritilishi zarur.

Mustahkamlash mashqlari:

1) Oddiy arifmetik amallarni bajaring va natijalarini TM1637 displeyiga chiqaring;
